绘制路径及形状 #

当用户访问列表中的地标时可以获得徽章奖励，为此我们需要创建徽章。在本文中，我们将通过组合路径和形状来创建徽章，然后把它和另一个表示位置的形状叠在一起。

我们可以尝试使用叠加符号来给不同类型的地标创建多个徽章，修改它的重复次数或更改各种角度和比例。

请先下载本节资源文件，并按照下面的步骤进行。

• 预计完成时间：25 分钟
• 资源文件：下载

1. 创建一个徽章视图 #

首先我们创建一个使用 SwiftUI 矢量绘图 API 绘制的徽章视图。

第 1 步 #

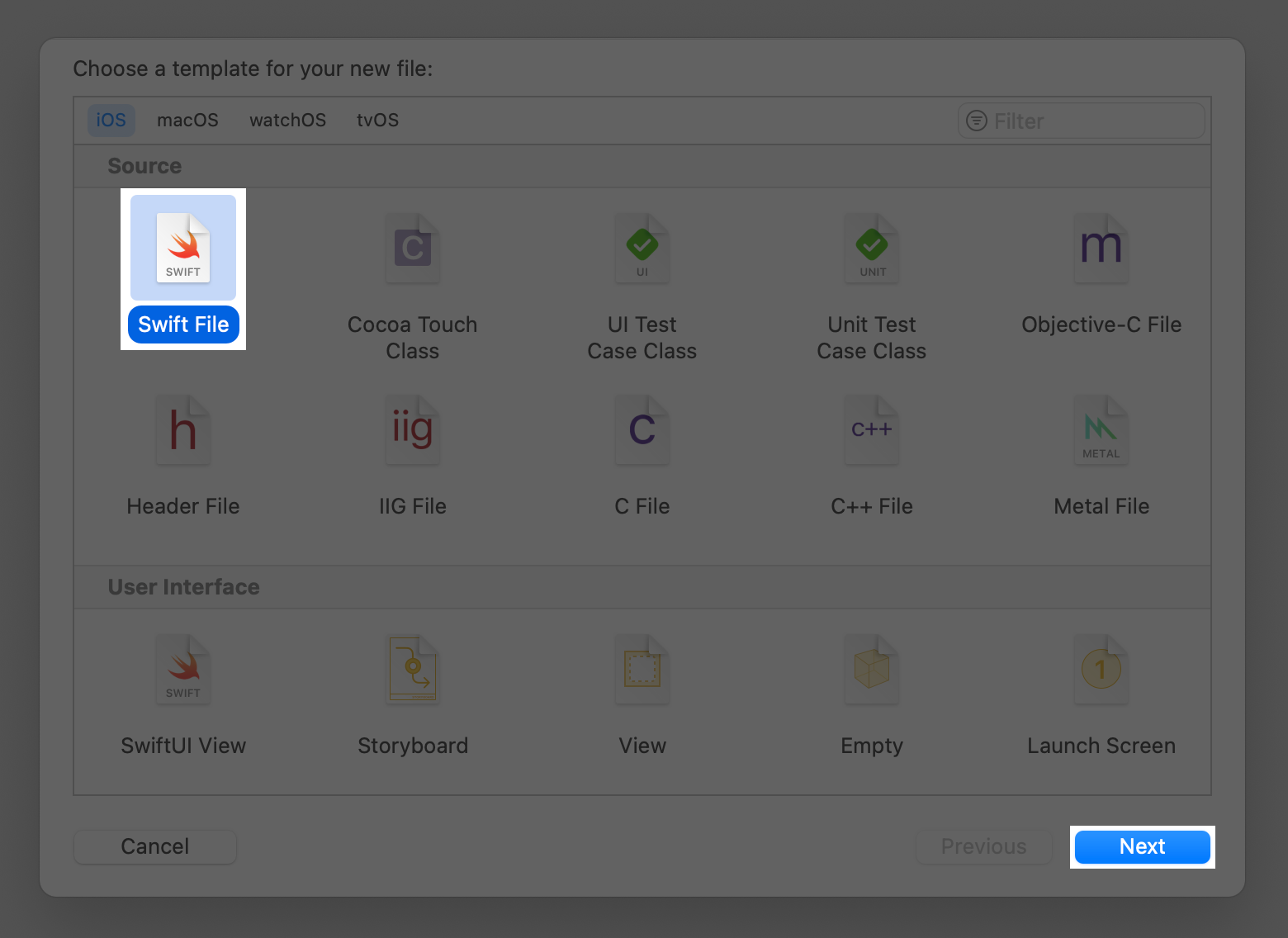

在导航窗格中选择 Views 目录，选择 File > New > File，从 iOS 模板表中选择 Swift File，然后点击 Next。

第 2 步 #

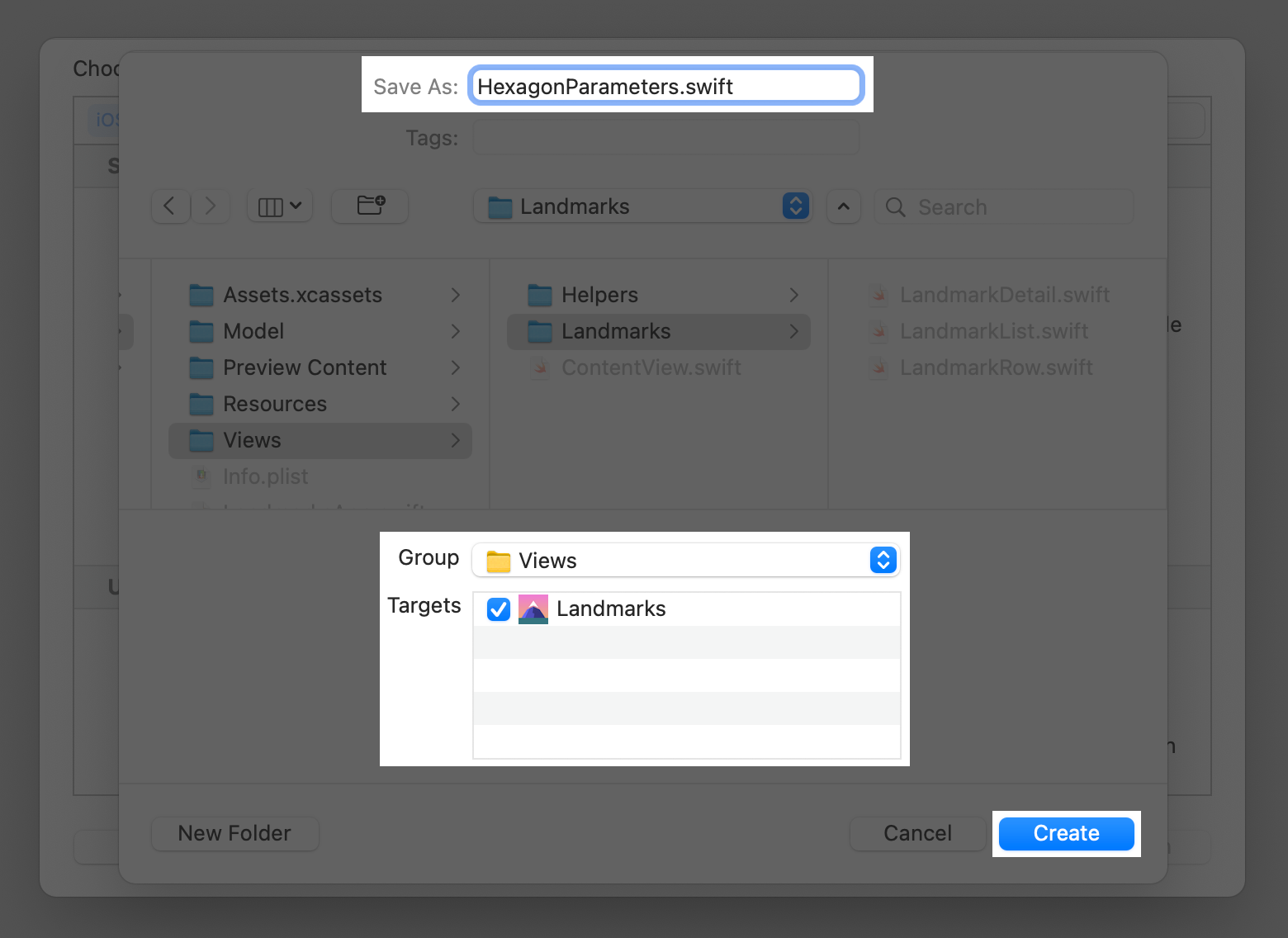

将新文件命名为 HexagonParameters.swift。

后面将会在 HexagonParameters.swift 中定义一个六边形。

第 3 步 #

在 HexagonParameters.swift 文件中，创建一个名为 HexagonParameters 的结构体。

第 4 步 #

定义一个 Segment 结构体来保存六边形一侧的三个点，为了使用 CGPoint，需要引入 CoreGraphics 模块。

每条边从上一条结束的地方开始，以直线移动到第一个点，然后按照贝塞尔曲线的路径移动到第二个点。第三点控制曲线的形状。

第 5 步 #

创建一个数组常量来保存 segments。

第 6 步 #

在 segments 数组汇总添加六条边的数据对象：Segment，每条边对应一个 Segment 对象。

第 7 步 #

添加一个 adjustment 常量，用于调整六边形的形状。
